Zašto je tkanina od karbonskih vlakana idealna za lagane strukturne komponente?

U potrazi za materijalima koji smanjuju masu bez žrtvovanja mehaničkih performansi, inženjeri su postupno prešli s metala na napredne kompozite. Među ovim, tkanina od karbonskih vlakana ističe se kao primarno pojačanje za lagane konstrukcijske komponente. Ova tkana tkanina, koja se sastoji od kontinuiranih karbonskih vlakana, nudi kombinaciju niske gustoće, visoke vlačne čvrstoće i iznimne krutosti. Kada se ugradi u polimernu matricu, ona postaje okosnica komponenti koje se koriste u zrakoplovstvu, automobilskoj industriji, sportskoj opremi i niskogradnji.

Razumijevanje zašto je tkanina od ugljičnih vlakana tako učinkovito zahtijeva sagledavanje njenih temeljnih svojstava, kako se uspoređuje s konvencionalnim materijalima i kako se njena arhitektura može prilagoditi specifičnim uvjetima opterećenja.

Strukturna logika iza tkanine od karbonskih vlakana

Strukturne komponente moraju biti otporne na savijanje, torziju, napetost i kompresiju s minimalnim otklonom. Smanjenje težine povećava učinkovitost: manja inercija, manja potrošnja goriva i lakše rukovanje. Tkanina od karbonskih vlakana postiže se kroz tri ključne karakteristike:

• Visoka specifična krutost – Krutost po jedinici gustoće je nekoliko puta veća od čelika ili aluminija.
• Prilagodljiva anizotropija – Čvrstoća i krutost mogu se usmjeriti duž putanja opterećenja odabirom uzoraka tkanja i slijeganja slaganja slojeva.
• Tolerancija na greške – Tkanina raspoređuje lokalizirane pukotine po višestrukim vlaknima, sječući iznenadni kvar.

Za razliku od jednosmjerne trake, koja osigurava krutost u jednom smjeru, tkanina od karbonskih vlakana nudi uravnotežena svojstva u ravnini tkanine. To ga čini posebno prikladnim za konstrukcijske ljuske tankih stijena, obloge sendvič panela i komponente složenih zakrivljenosti gdje opterećenja dolaze iz više smjerova.

Usporedna svojstva materijala

Da biste cijenili prednosti tkanine od karbonskih vlakana, korisna je izravna usporedba s tradicionalnim strukturnim materijalima. Donja tablica sažima normalizirane mehaničke pokazatelje. Imajte na umu da točne vrijednosti variraju ovisno o vrsti vlakna, arhitekturi tkanja i sustavu smole, ali relativni položaji ostaju dosljedni.

Kao što je prikazano, tkanina od karbonskih vlakana ima omjer krutosti i težine otprilike 8 do 10 puta veći od čelika. U praktičnom smislu, konstrukcijska greda izrađena od tkanine od karbonskih vlakana može težiti 70-80% manje od čelične grede jednake krutosti na savijanje. Nadalje, njegova izdržljivost na zamor pod cikličkim opterećenjem daleko premašuje izdržljivost metala, što je kritično za pokretne strukture kao što su ruke robota, kontrolne površine zrakoplova ili okvira bicikla.

Arhitektonska svestranost: tkanja i oblici

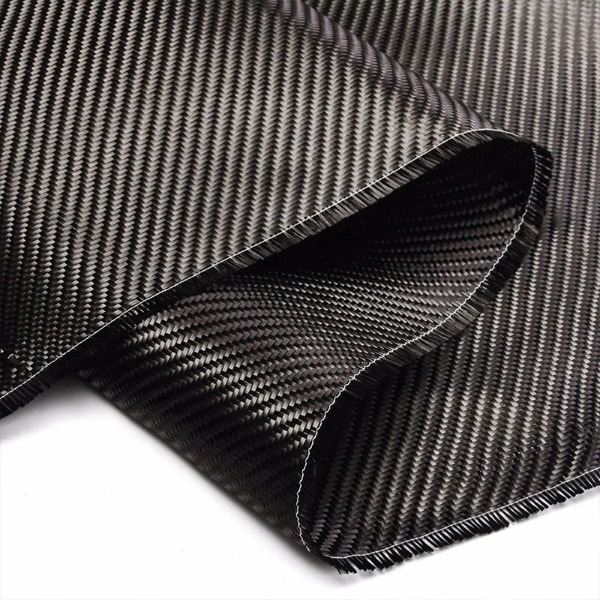

Jedan od najboljih argumenata za korištenje tkanina od karbonskih vlakana širok je raspon dostupnih uzoraka tkanja. Svaki uzorak utječe na drapabilnost, protok smole i mehaničku izotropiju.

Za lagane strukturne komponente često se preferiraju keper i satensko tkanje jer se lako prilagođavaju kalupima bez gužvanja. Osigurava jednoličan volumen vlakana i minimalizira stvaranje šupljina. Štoviše, inherentna naboranost (valovitost) tkanine malo smanjuje čvrstoću na pritisak u usporedbi s jednosmjernim trakom, ali uvelike poboljšava toleranciju oštećenja od udarca i rukovanje tijekom postavljanja.

Optimizacija slučaja opterećenja s tkaninom od karbonskih vlakana

Dizajneri odabiru tkaninu od karbonskih vlakana ne samo zbog uštede na težini, već i zbog učinkovitosti usmjerenja. Na primjer:

• Strukture u kojima dominira savijanje (npr. ruke drona, zaštitni udovi): Postavite slojeve tkanine s vlaknima usmjerenim na 0° i ±45° kako biste uravnotežili uzdužnu krutost i otpornost na smicanje.
• Torzijsko opterećena vratila (npr. pogonske osovine, lopatice rotora): Koristite tkaninu s kutom od ±45° ili kombinirane obručne i spiralne slojeve.
• Ploče otporne na udarce (npr. podovi trkaćih automobila, zaštitne kutije): Slojevita satenska tkanina s tankim slojem ojačanih termoplastičnih slojeva.

Budući da je tkanina od karbonskih vlakana dostupna u stupnjevima srednjeg modula, visokog modula i standardnog modula, krutost se može fino podesiti bez promjene geometrije. Ovaj modularni pristup izbjegava pretjerani inženjering i smanjuje rasipanje materijala.

Kompatibilnost proizvodnje

Još jedan razlog zašto tkanina od karbonskih vlakana dominira laganim strukturnim komponentama je njezina kompatibilnost s utvrđenim procesima izrade. Ključne metode uključuju:

• Prepreg layup stvrdnjavanje u autoklavu – Najviša kvaliteta za zrakoplovstvo. Tkanina dolazi prethodno impregnirana smolom, nudeći precizno poravnanje vlakana.
• Mokro polaganje / polaganje rukama – Prikladno za velike, jednokratne dijelove poput lopatice vjetroturbine ili prilagođenih automobilskih dijelova.
• Kalup za prijenos smole (RTM) – Tkanina se suha stavlja u zatvoreni kalup, zatim se ubrizgava smola. Izvrsno za proizvodnju srednje količine s dobrom završnom obradom površine.
• Infuzija potpomognuta vakuumom – Idealno za velike kompozitne ploče; tkanina djeluje kao medij za tečenje, osiguravajući ravnomjernu raspodjelu smole.

Svaka metoda iskorištava sposobnost tkanine da održi jednoliku debljinu, odoli pranju vlakana (kretanje tijekom ubrizgavanja smole) i pruži predvidljiva mehanička svojstva. U usporedbi s nasumičnim staklenim vlaknima ili usitnjenim karbonskim vlaknima, tkanina od karbonskih vlakana nudi veću dizajn sigurnosti.

Ekonomska i životna razmatranja

Iako tkanina od ugljičnih vlakana ima veću cijenu sirovina od metala ili staklenih vlakana, njezina životna vrijednost za lagane strukturne komponente često je superiornija. Smanjena masa dovodi do manje potrošnje energije u pokretnim aplikacijama. Za statične strukture poput mostova ili robotskih portala, lakše komponente omogućuju manje potporne okvire i jeftinije temelje.

Nadalje, popravak oštećenih laminata od tkanine od ugljičnih vlakana izveo je lijepljenjem zakrpa ili ubrizgavanjem smole, produžujući životni vijek. Tehnologije recikliranja (piroliza, solvoliza) su sazrele, omogućujući oporabu čiste tkanine od karbonskih vlakana iz komponenti na kraju životnog vijeka za upotrebu u nekritičnim aplikacijama. Ovaj kružni potencijal jača položaj materijala u industriji usmjerenim na održivost.

Ograničenja i mjere opreza pri dizajnu

Nijedan materijal nije savršen. Inženjeri moraju priznati određena ograničenja tkanine od karbonskih vlakana:

• Način krhkog kvara – Za razliku od popuštanja metala, lom kompozita može biti iznenadan. Dizajn zahtijeva sigurnosne faktore i redundantnost.
• Galvanska korozija – Izravni kontakt s aluminijem ili čelikom u mokrom okruženju uzrokuje galvansku koroziju. Slojevi električne izolacije su obavezni.
• Toplinska vodljivost – Ugljična vlakna su električna i toplinska vodljiva, što može zahtijevati izolaciju u elektroničkim ili kriogenim primjenama.
• Slojno brtvljenje rubova – Rubovi sirove tkanine mogu se pohabati; obrubljeni laminati trebaju brtvljenje kako bi se spriječio prodor vlage.

Kada se ovi čimbenici pravilno riješe, tkanina od karbonskih vlakana ostaje neusporediv izbor za lagane strukturne komponente.

Zaključak

Tkanina od ugljičnih vlakana pruža jedinstvenu ponudu za lagane strukturne komponente: izvanrednu krutost po težini, anizotropiju koja se može zamisliti, višestruke arhitekture tkanja i kompatibilnost sa standardnim kompozitnim procesima. Dok početni trošak i krhki kvar zahtijevaju pažljivo projektiranje, prednosti u smanjenju mase, izdržljivost i mogućnosti prilagođavanja su neusporedive s konvencionalnim metalima ili tkaninama od staklenih vlakana.

FAQ

P1: Može li se tkanina od karbonskih vlakana koristiti za nosive konstrukcijske dijelove bez metalnog ojačanja?
da Mnoge nosive komponente kao što su podne grede zrakoplova, monokoke trkaćih automobila i robotske ruke u potpunosti su izrađene od kompozitnih materijala od karbonskih vlakana. Pravilan dizajn sloja i debljina odabrani su za podnošenje očekivanih opterećenja bez metalnih umetaka. Metalni spojevi ponekad se dodaju na vijčane spojeve kako bi se smanjila koncentracija naprezanja u ležaju.

P2: Je li tkanina od karbonskih vlakana tvrda od aluminija ili čelika?
U apsolutnom smislu, tkanina od karbonskih vlakana standardnog modula (krutost ~70 GPa) manje je kruta od čelika (~200 GPa), ali je tvrda od aluminija (~69 GPa). Međutim, zbog niske gustoće (1,6 naspram 2,7 g/cm³ za aluminij), njegova specifična krutost (krutost/gustoća) je otprilike tri puta veća od aluminija i osam puta veća od čelika. Za dizajne koji su kritični za težinu, čini tkaninu od karbonskih vlakana učinkovitom "tvrđom po kilogramu".

P3: Zahtijeva li tkanina od karbonskih vlakana posebne alate za rezanje i bušenje?
da Standardni čelični alati se brzo troše. Za suhu tkaninu preporučuju se keramičke ili karbidne škare. Za stvrdnute laminata potrebna su svrdla s dijamantnim premazom i brusi kako bi se spriječilo raslojavanje. Vakuumska ekstrakcija se savjetuje jer je ugljena prašina električni vodljiva i može oštetiti elektroniku.

P4: Kako se tkanina od karbonskih vlakana ponaša na visokim temperaturama?
Samo vlakno zadržava čvrstoću iznad 1000°C u inertnoj atmosferi, ali polimerna matrica (obično epoksi) ograničava radnu temperaturu na 80-180°C za standardne smole. Visokotemperaturne smole (bismaleimid, poliimid) proširuju raspon do 230–300°C. Za primjenu iznad 300°C, tkanina od karbonskih vlakana može se koristiti s keramičkim matricama (CMC kompoziti).

P5: Može li se tkanina od karbonskih vlakana sigurno zalijepiti za metalne konstrukcijske komponente?
Da, ali uz mjere opreza. Sloj izolacijske tkanine od staklenih vlakana često se postavlja između tkanine od karbonskih vlakana i metala kako bi se spriječila galvanska korozija. Lijepljenje pomoću strukturalnog epoksida jače je od mehaničkog pričvršćivanja za spojeve kompozita i metala, pod uvjetom da je metalna površina pravilno pripremljena (pjeskarenje, silanska sredstva za spajanje).
